COPRA RF WireRolling
COPRA WireRollingソフトウェアは、ワイヤープロファイルのロール成形に特化して開発されました。この統合ソリューションには、設計モジュール「COPRA RF WireRolling」に加え、ワイヤープロジェクトの検証を行うシミュレーションソフトウェア「COPRA FEA RF WireRolling」が含まれています。このソリューションを活用することで、設計段階から成形プロセスや個々のロールツールを最適化することができます。
概要
- シミュレーションモジュールを統合した、ワイヤー圧延向けのオールインワンソリューション
- 成形工程の自動計算
- 効率的な設計ツール
- 設計データからの有限要素（FE）モデルの自動生成
- シミュレーション結果の解析専用ツール - FEAの専門家は不要
成形ワイヤーの製造では、通常、引抜きダイスやワイヤーローラーを用いて、丸線や角線を段階的に成形します。しかしこの工程では、材料が長手方向に流動する傾向があり、半径の小さいエッジ部に押し込むことが困難です。この挙動は、弾塑性・非線形成形シミュレーションにおいてすぐに明らかになります。これにより、設計段階で製造プロセスを可視化し、最適化することが可能になります。

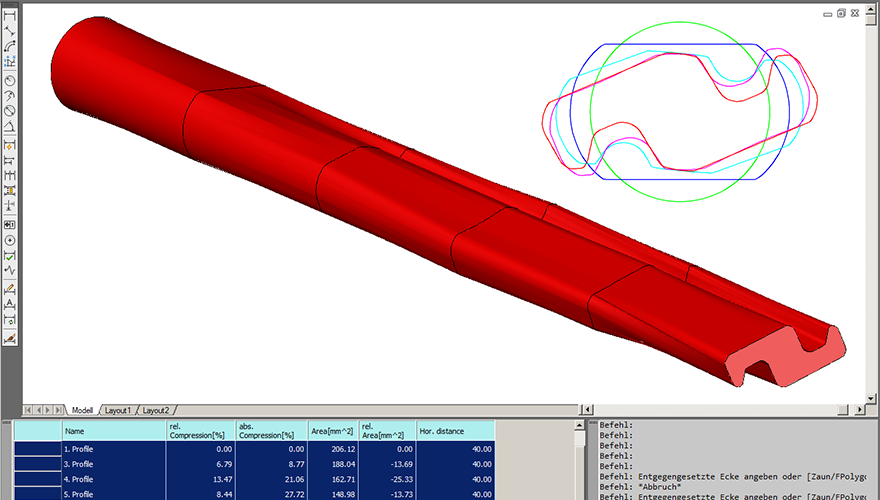

COPRA RF WireRolling は、効果的な設計ツールにより、設計者が多くの時間を費やす作業工程を事前に削減します。このソフトウェアは、特定のアルゴリズムを用いて中間段階の形状を決定します。必要なのは開始断面と終了断面のみです。COPRA RF WireRolling は、圧延工程の数およびワイヤー径に基づいて、圧延工程を計算します。

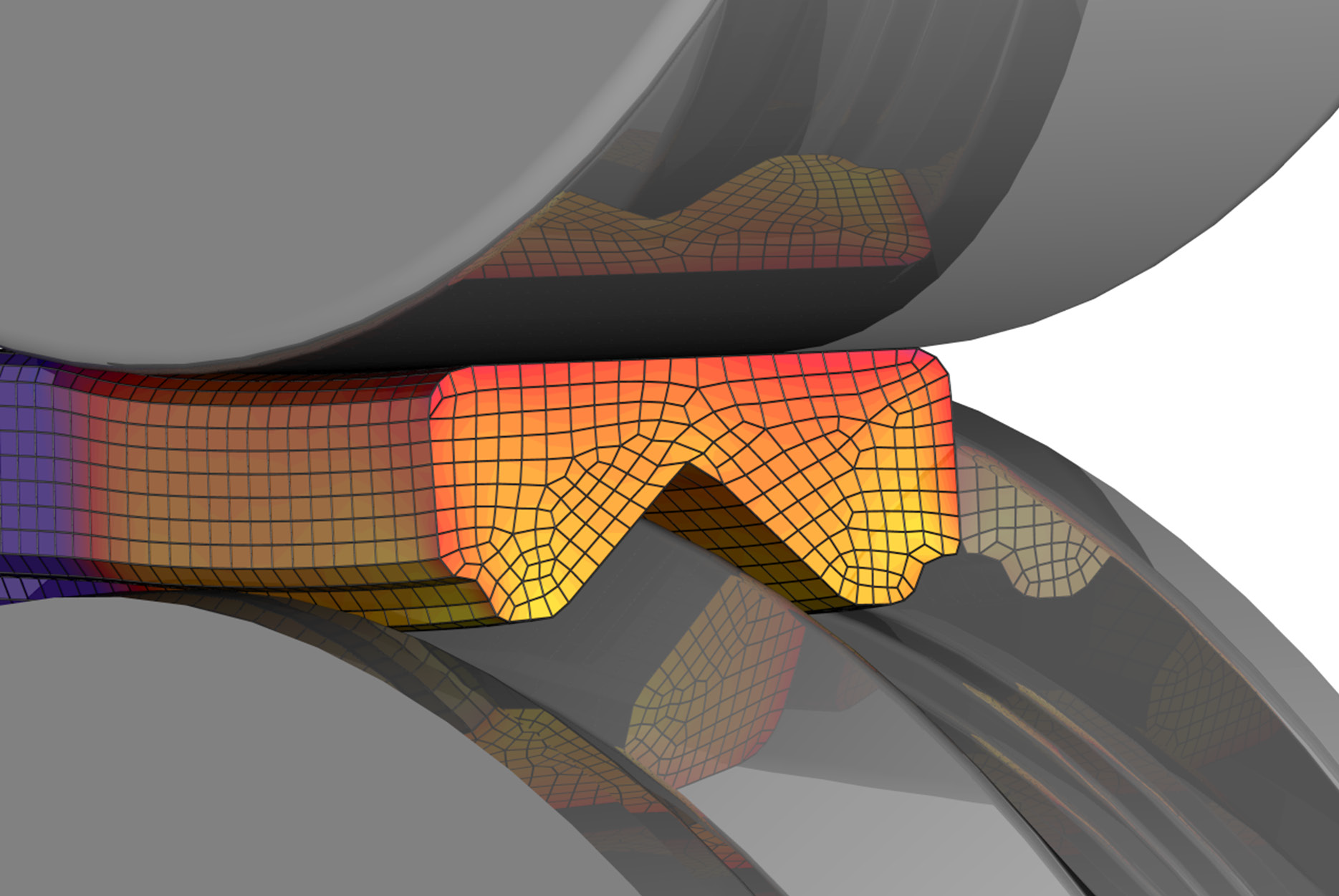

設計者は、いつでも変更をシミュレーションすることができます。COPRA FEA RF WireRollingは、ロールの輪郭および定義された断面形状に基づき、圧延プロセスにおける材料の挙動を確実に計算します。必要なのは、対応する機械的パラメータの入力のみです。シミュレーションにより最適なロール速度も決定できます。そのため、ワイヤーが膨らんだり、過度に引っ張られたりすることはありません。
COPRAのすべてのシミュレーションソフトウェアと同様に、このソフトウェアは自動的にモデルを生成し、圧延プロセスの結果を解析します。社内にFEAの専門家を配置する必要はありません。
COPRA RF WireRolling は、効果的な設計ツールにより、設計者が多くの時間を費やす作業工程を事前に削減します。このソフトウェアは、特定のアルゴリズムを用いて中間段階の形状を決定します。必要なのは開始断面と終了断面のみです。COPRA RF WireRolling は、圧延工程の数およびワイヤー径に基づいて、圧延工程を計算します。
設計者は、いつでも変更をシミュレーションすることができます。COPRA FEA RF WireRollingは、ロールの輪郭および定義された断面形状に基づき、圧延プロセスにおける材料の挙動を確実に計算します。必要なのは、対応する機械的パラメータの入力のみです。シミュレーションにより最適なロール速度も決定できます。そのため、ワイヤーが膨らんだり、過度に引っ張られたりすることはありません。
COPRAのすべてのシミュレーションソフトウェアと同様に、このソフトウェアは自動的にモデルを生成し、圧延プロセスの結果を解析します。社内にFEAの専門家を配置する必要はありません。
